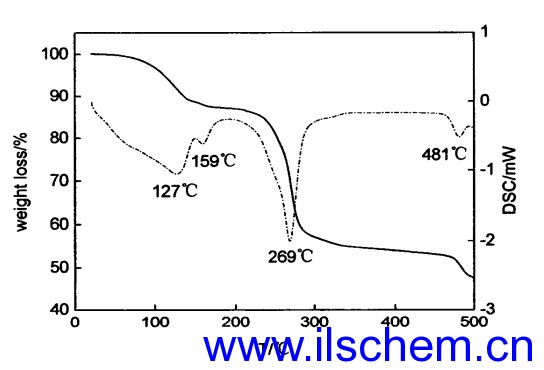

下圖LiODFB的TG—DTG曲線。

由圖可見，LiODFB的熱分解過程可以分為3個階段。

第1個階段在 40．6℃一120．2℃之間有熱吸收峰值126．7℃，對應LiODFB樣品中溶劑DMC和微量水分的揮發，緊接著在152．1℃一170．5℃之問有熱吸收峰值159．0℃，對應LiODFB樣品中結晶水的脫去，LiODFB·H20__LiODFB+H20，此階段的失重 率為12．81％。電解質鹽中含有的結晶水和未脫除干凈的水分在電解液中的含 量>o．015％時對電池有很大的危害，水分含量過量時，形成的SEI膜太致密，在 降低溶劑嵌入碳負極的概率的同時，也會很大程度的降低Li+嵌入碳負極的概率， 從而導致電池容量隨著水含量的增加而加劇衰減；同時水的電解電位低，易電解 生成H2和O2，氣體過多會使電池鼓脹，甚至爆炸。

第2階段是LiODFB的熱分解。初始溫度為247．5℃，結束溫度為286．5℃， 峰值溫度為269．3℃，這個階段的失重率為32．68％，LiODFB會分解生成B203、 Li2C2O4、LiF，同時釋放出CO、C02和BF3等氣體，如下面方程式所示。LiODFB的分解溫度低于LiBOB的分解溫度(302℃)，但是明顯高于目前應用最廣泛的 LiPF6的分解溫度(214℃)，具有良好的熱穩定性。

4LiODFB—專2BF3+B2O3+Li2CO3+2LiF+4CO+3CO2

第3階段在466．9℃．483．2℃之間有熱吸收峰值481．5℃，此時LiODFB的分 解產物Li2CO3和B2O3相互反應生成LiB3O5，此時的失重率為7．37％。

總的來說，LiODFB的熱分解過程分為三階段，且熱分解溫度高于LiPF6。

擴展：

LiB3O5:

三硼酸鋰（LiB3O5, 簡稱LBO）晶體常被應用于中、高功率的1064nm二倍頻、三倍頻激光器中，它的抗光損傷閾值非常高，光的均勻性非常好，接收角寬，機械性能良好，抗熱沖擊能力強，微潮解，非線性系數較大，是非線性晶體中綜合性能優良的晶體之一。

?　LBO晶體的潮解性較低，建議用戶在干燥的環境中使用和保存晶體。

?　勿損傷LBO晶體拋光面。

?　客戶如需定制LBO晶體，請提供激光器的主要性能參數，如脈沖能量，脈沖寬度，脈沖光重復頻率率，連續光功率，光束直徑，模式條件，發散角，可調波長范圍等。
